Konfigurasi Dynamic NFS Provisioning di Kubernetes Cluster

Konfigurasi Dynamic NFS Provisioning di Kubernetes Cluster merupakan proses pengaturan agar kubernetes secara otomatis dapat menyediakan penyimpanan persisten (persistent volume) dari sebuah server NFS (Network File System). Ini memungkinkan pod-pod di dalam cluster Kubernetes untuk mengakses file secara bersama-sama, seolah-olah mereka berada di mesin yang sama.

Untuk mengonfigurasi Dynamic NFS Provisioning di Kubernetes Cluster, pastikan Anda telah memiliki layanan DKubes. Beberapa langkah konfigurasi yang dapat dilakukan sebagai berikut:

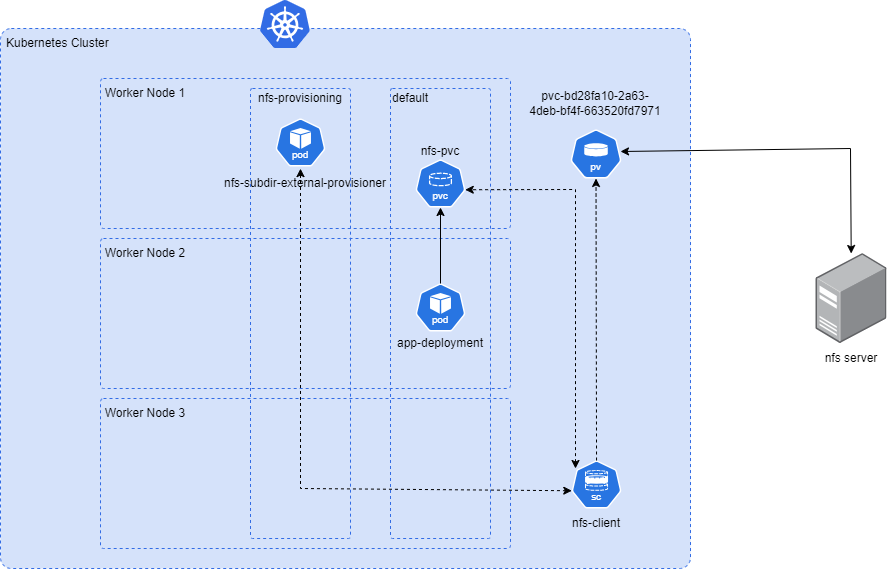

1. Pada langkah di bawah ini diberikan contoh menggunakan 3 Simpul Pekerja dan berikut topologi yang digunakan.

2. Pastikan, kubectl telah terinstall dapat melakukan query pada klaster kubernetes.
3. Untuk melihat klaster kubernetes yang dimiliki dapat mengetikkan perintah berikut.
   Kubectl get nodesKubectl get nodes




4. Selanjutnya, pengguna dapat buat instance DCloud yang akan digunakan sebagai NFS Server. Pada contoh disini menggunakan OS Ubuntu.
5. Setelah instance DCloud yang digunakan sebagai NFS Server sudah aktif, pengguna dapat mengakses layanan DCloud dan login mengunakan kredensial yang telah dibuat

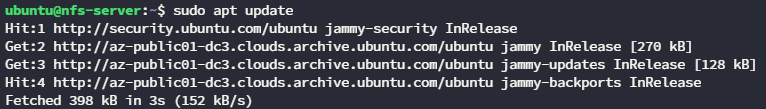

6. Kemudian melakukan update terlebih dahulu untuk memastikan semua paket dan kemanan sudah ter-update. Berikut perintah untuk melakukan update.
   sudo apt updatesudo apt update

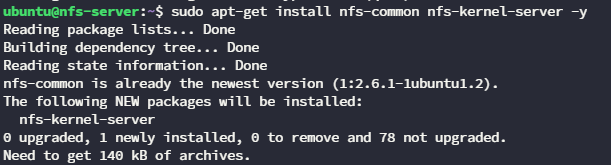

7. Setelah terupdate, lakukan installasi NFS Server dengan mengetikkan perintah berikut.
   sudo apt-get install nfs-common nfs-kernel-server –ysudo apt-get install nfs-common nfs-kernel-server –y




8. Buat direktori atau folder yang akan dibagikan dengan mengetikkan beberapa perintah berikut
   sudo mkdir -p /data/nfssudo mkdir -p /data/nfs
   sudo chown nobody:nogroup /data/nfssudo chown nobody:nogroup /data/nfs
   sudo chmod 2770 /data/nfssudo chmod 2770 /data/nfs




9. Masukkan perintah dibawah ini untuk menambahkan entri file /etc/exports yang merupakan konfigurasi utama untuk layanan NFS (Network File System) pada sistem operasi Linux. Pada contoh disini menggunakan tanda * agar bisa diakses di semua node, atau bisa diubah sesuai dengan kebutuhan.

   echo -e "/data/nfs\t*(rw,sync,no_subtree_check,no_root_squash)" | sudo tee -a /etc/exports

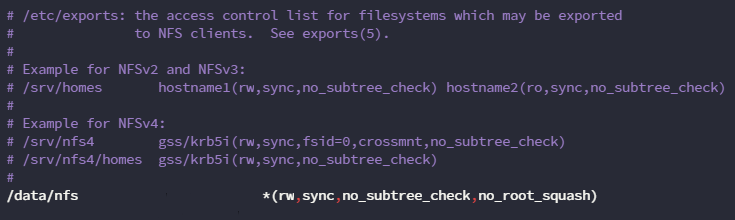

   Apabila menggunakan vim dapat memasukan perintah seperti dibawah ini pada file /etc/exports

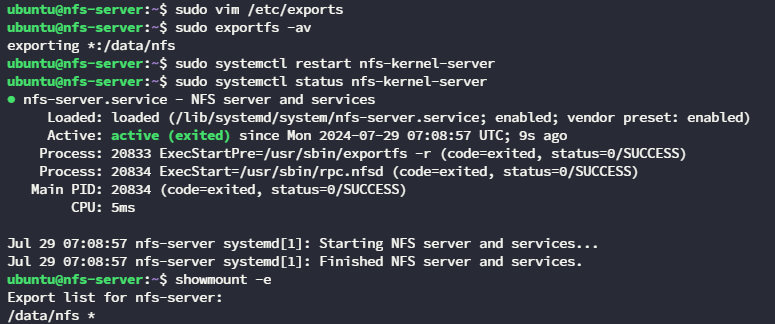

10. Kemudian melakukan restart NFS-Server dengan mengetikkan perintah berikut.
    sudo exportfs -avsudo exportfs -av
    sudo systemctl restart nfs-kernel-serversudo systemctl restart nfs-kernel-server
    sudo systemctl status nfs-kernel-serversudo systemctl status nfs-kernel-server
    showmount -eshowmount -e

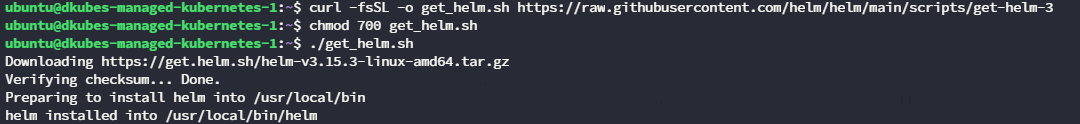

11. Melakukan penginstallan helm pada klaster kubernetes. Helm merupakan manajemen paket untuk kubernetes untuk menginstall NFS Client Provisioner. Untuk menginstall helm dapat mengetikkan beberapa perintah berikut.
    curl -fsSL -o get_helm.sh https://raw.githubusercontent.com/helm/helm/main/scripts/get-helm-3curl -fsSL -o get_helm.sh https://raw.githubusercontent.com/helm/helm/main/scripts/get-helm-3
    chmod 700 get_helm.shchmod 700 get_helm.sh
    ./get_helm.sh./get_helm.sh




12. Selanjutnya, tambahkan repository helm yang berisi chart untuk NFS Subdirectory External Provisioner dengan mengetikkan beberapa perintah berikut.
    helm repo add nfs-subdir-external-provisioner https://kubernetes-sigs.github.io/nfs-subdir-external-provisioner/helm repo add nfs-subdir-external-provisioner https://kubernetes-sigs.github.io/nfs-subdir-external-provisioner/
    helm repo updatehelm repo update
13. Kemudian, menginstal NFS Client Provisioner pada klaster Kubernetes. Pada contoh ini, menggunakan server NFS yang sudah dibuat sebelumnya. Jika Anda memiliki server NFS sendiri, Anda dapat menyesuaikan perintah dibawah ini dengan alamat IP dan Path yang Anda miliki.
    helm install -n nfs-provisioning --create-namespace nfs-subdir-external-provisioner nfs-subdir-external-provisioner/nfs-subdir-external-provisioner --set nfs.server=38.47.74.231 --set nfs.path=/data/nfshelm install -n nfs-provisioning --create-namespace nfs-subdir-external-provisioner nfs-subdir-external-provisioner/nfs-subdir-external-provisioner --set nfs.server=38.47.74.231 --set nfs.path=/data/nfs

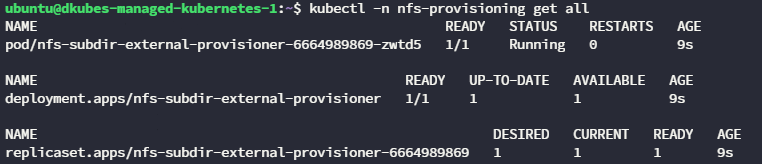

14. Jika berhasil install akan tampil seperti halaman berikut ini.





15. Langkah selanjutnya membuat sebuah deployment sederhana untuk memastikan NFS sudah berhasil dan dapat digunakan dengan membuat PVC seperti di bawah ini.

    apiVersion: v1
    kind: PersistentVolumeClaim
    metadata:
      name: myvol1
      namespace: default
    spec:
      accessModes:
      - ReadWriteOnce
      storageClassName: nfs-client
      resources:
        requests:
          storage: 1Gi

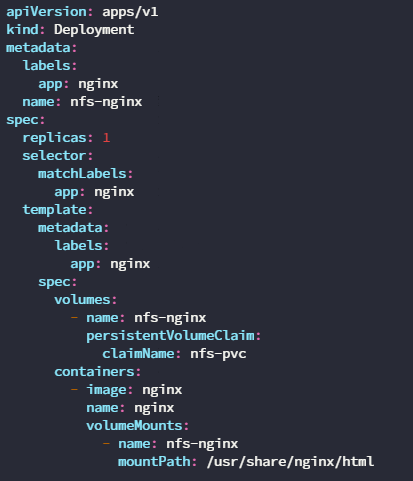

16. Kemudian buat deployment seperti di bawah ini untuk memastikan claim Name sesuai dengan pvc yang sudah dibuat sebelumnya.

    apiVersion: apps/v1
    kind: Deployment
    metadata:
      labels:
        app: web
      name: web
    spec:
      replicas: 1
      selector:
        matchLabels:
          app: web
      template:
        metadata:
          labels:
            app: web
        spec:
          containers:
            - name: web
              image: nginx
              ports:
                - name: web
                  containerPort: 80
                  hostPort: 8081
                  protocol: TCP
              volumeMounts:
                - mountPath: "/usr/share/nginx/html"
                  name: mypd
          volumes:
            - name: mypd
              persistentVolumeClaim:
                claimName: myvol1

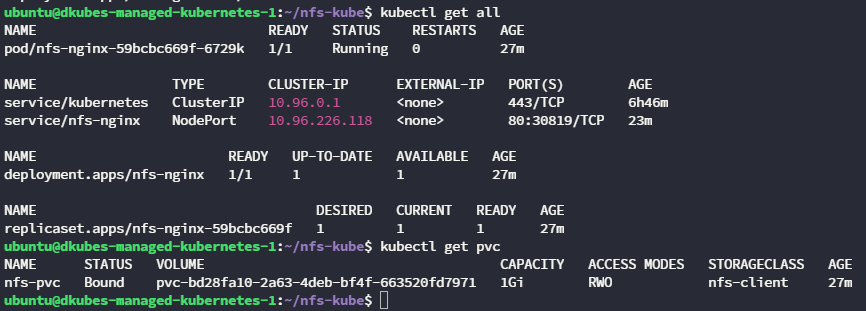

17. Jika berhasil, kemudian akan tampil halaman berikut ini.



18. Mengubah halaman Nginx dengan masuk ke container dengan perintah berikut.
    kubectl exec -it nfs-nginx-59bcbc669f-6729k -- /bin/bashkubectl exec -it nfs-nginx-59bcbc669f-6729k -- /bin/bash






19. Kemudian expose deployment ke nodeport agar bisa diakses dari luar klaster dengan mengetikkan perintah berikut.
    kubectl expose deployment nfs-nginx –type=NodePort –port=80 service/nfs-nginx exposedkubectl expose deployment nfs-nginx –type=NodePort –port=80 service/nfs-nginx exposed

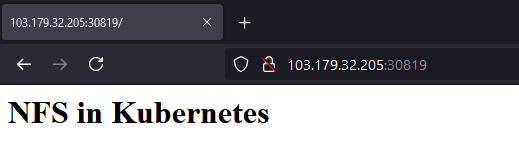

20. Jika diakses akan tampil seperti halaman berikut.

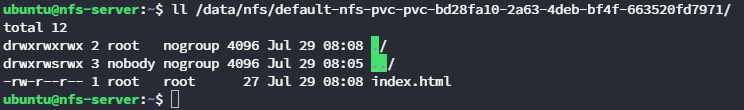

21. Kemudian jika dilihat pada NFS-Server akan terbuat index.html seperti di bawah ini.
